엘리베이터 공사 순서 살펴보기

엘리베이터 공사 순서 (건축 편)

1. 공사 시작 전 엘리베이터(E/L) 업체의 승강기 도면을 요청해 받습니다.
2. 건축 도면과 E/L 업체에서 제공한 도면 사이에  가로 세로 길이 및 피트 높낮이 등을 비교 검토합니다.
3. 레이아웃이 차이 날 경우, E/L 업체 제공 도면으로 공사를 진행합니다. (설계 감리 담당자분께 확인 및 전달 하세요. 보통 설계 단계에서 E/L 업체를 사전 선택하는 경우가 있으나, 반대일 경우도 많고, 같은 메이커라도 정원(인승) 및 장애인용 유무에 따라 달라질 수 있습니다.)
4. 현장 조사로 공사 부지나 도로점용 구간에 상하수도, 가스관, 전기, 통신 등 지하 매설물을 확인합니다. ( 굴착공사 신고)
5. 가설공사 (규준틀 작업) - 건물이 지어질 곳의 위치를 임시로 건물 외벽선이나 중심선을 표시하는 작업입니다.
6. 토공사 (터파기) - 건물의 매트 기초나 엘리베이터가 앉을 자리를 파내는 작업입니다.
7. 지정 및 기초공사 (버림 콘크리트 타설) - 골조를 시작 전에, 자갈 포설 및 다짐 후 공사 편의나 안정성을 위해 콘크리트를 5cm에서 10cmm 타설을 하는 것을 이릅니다.
8. 구조체 공사 - 피트 철근 배근 및 거푸집 작업
9. 감리 검수
10. E/L 매트 타설
11. 일련의 골조 공사를 진행하며, 공정에 따라 전기와 통신 업체 등에 연락해 골조를 완성합니다.
12. 마지막 지붕 슬래브를 타설할 경우, 사전에 승강기 업체에 연락해 받아 둔 후크와 함께 철근과 단단히 동여맵니다.
13. 골조가 완료되면, E/L 자재가 입고 되고, 일련의 승강기 조립 및 시험 가동을 합니다.
14. 승강기 검사를 진행하면 엘리베이터 공사가 마무리됩니다.

참고로, 승강기 검사일을  공사 일정에 맞춰 잘 신청해야 합니다. 공기 지연 등으로 승강기 검사일을 늦출 경우, 검사 대기 건물이 많아서인지, 한 달 정도는 늦어질 각오를 하셔야 합니다.

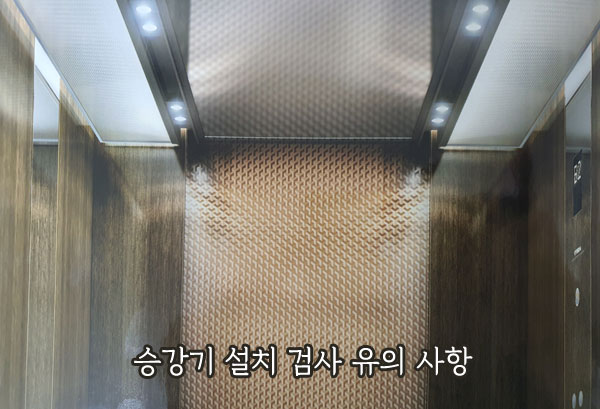

승강기 설치 검사 전 유의사항 정보글.

승강기 설치검사 전 준비 사항

• 장애인용 엘리베이터일 경우, 층마다 장애인 점자블록을 위치에 맞게 설치합니다.
• 기계실이 없는 경우는 대개 최상층에 제어반이 설치되며, 최상층에 스위치 등이 사전 설치되어 있어야 합니다. (천장 등의 밝기는 200lx 이상이어야 합니다. 조심해야 할 점은 럭스는 특정 면적에 대한 빛의 세기를 이므로 천장의 반자높이가 높을 경우 25w의 제품으로 승강기 검사에서 불합격을 받은 적이 있습니다. 조명 등의 경우 가격이 별반 차이가 나질 않으니, 50w 이상의 제품을 설치하시기 바랍니다.
• 최상층 등은 센서등이 아닌 스위치 등이 설치되어 있어야 하며, 안전 검사 기준을 맞추기 위해, 각 층 계단실에서 등이 설치되어 있어야 합니다.
• 계단실에는 작업자 안전을 위해 난간이 설치되어 있어야 합니다.
•  임시전기(3상)으로도 승강기 설치검사 가능합니다.

이상 승강기 설치 검사 전 건축 시공 면에서 거의 준공 막바지에 검사가 주로 진행되므로, 일정에 맞게 검사가 이뤄질 수 있도록 신경 쓰셔야 합니다. 또한 엘리베이터 공사 중 공정관리와 문 및 피트 깊이 등 주의 깊게 살펴, 실수가 없도록 유의하세요.
