화장실 도면 이해하기

건물의 화장실 도면을 이해를 위해 기계설비 도면의 범례표, 장비 일람표, 위생기구 일람표를 살피고,  화장실 피트와 각종 배관의 규격과 진행  방향, 제도표시 기호 등의 정보를 파악해 보겠습니다.

화장실 공사를 하려면, 기계설비도면과 평면도와 구조도를 함께 살피는 것이 좋습니다. 화장실의 급배수, 위생 설비 등의 위치 및 배관을 도면대로 설치 가능한지를 파악해야 하기 때문입니다.  때때로 화장실 배관 도면대로 시공할 경우 아래에 보가 있어 양변기 등은 설치가 불가능한 경우도 있기 때문입니다.



화장실 설비 도면 파악하기

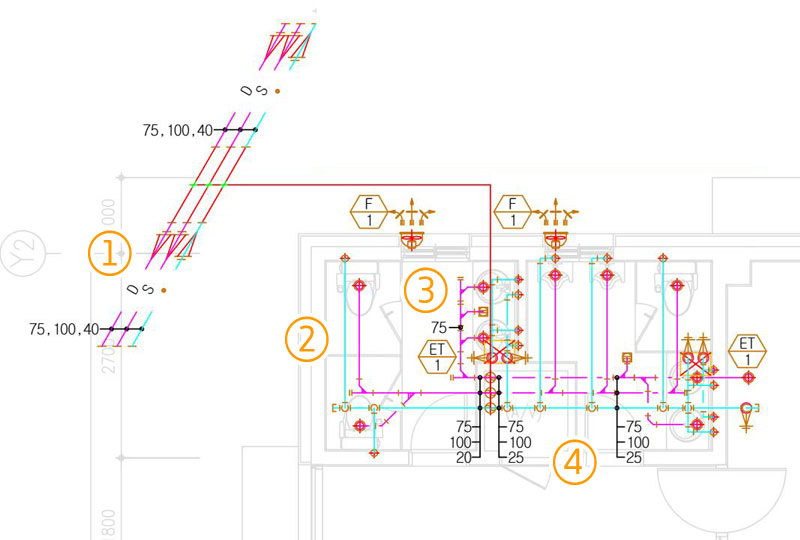

화장실 도면 보는 법



1. 상기 1번은 D, S 점 표시로, D는 배수관으로 규격 75mm PVC관, S는 오수관으로 100mm PVC관, 점(·)은 급수관 40mm 강관을 사용해야 합니다. 화살표 방향을 보아 배수관과 오수관은 아래층으로, 급수관은 위층으로 연결하라는 의미입니다. (참고로 범례표와 위 도면이 다르므로 참고만 해 주세요. 많은 범례를 들기 위해 건축 규모 있는 범례표 도면을 올렸습니다)
2. 하늘색 라인인 상기 2번은 급수관 연결선입니다. (급수관은 90도 밖에 없겠죠?)
3. 분홍색 라인은 배수관, 오수관으로 45도, YT 등으로 표기되어 있음을 알 수 있습니다. 즉 오수 배관은 원칙적으로 90도 엘보를 사용하지 않는 것이 좋습니다.
4. 4번은 A/V 표기로 알람밸브실입니다. 본 도면상으로는 소방설비와 함께 사용하게 됩니다. 도면에는 표기되어 있지 않지만, 알람밸브실은 바닥에 배수구가 반드시 있어야 합니다. 또한 원 모양 3개가 표시되어 있고 알람밸브실이 피트 역할은 하므로 배관과 배수관이 이 통로를 이용해 위와 아래도 연결하라는 의미입니다.
5. 환풍기(Fan), 전기온수기(Electric Heater)는 약어로 ET로 표기되어 있습니다. 도면에는 자세히 표기되어 있지 않지만, 전기온수기로도 급수, 냉수관으로 배관이 되어 있어야 합니다.



범례표와 장비 일람표

상기 화장실 내용과는 다른 건물의 범례표입니다. 각종 기호를 잘 참고하여 주시고, 위생기구 일람표는 생략합니다. 위생도기 모델명, 개수, 연결 구경 등이 표기되어 있으며, 양변기, 소변기, 세면기는 절수형인 환경표지 인증제품을 사용하셔야 합니다. 준공서류 준비 때 제출해야 하기 때문입니다. (각 표는 확대해서 참고하세요)

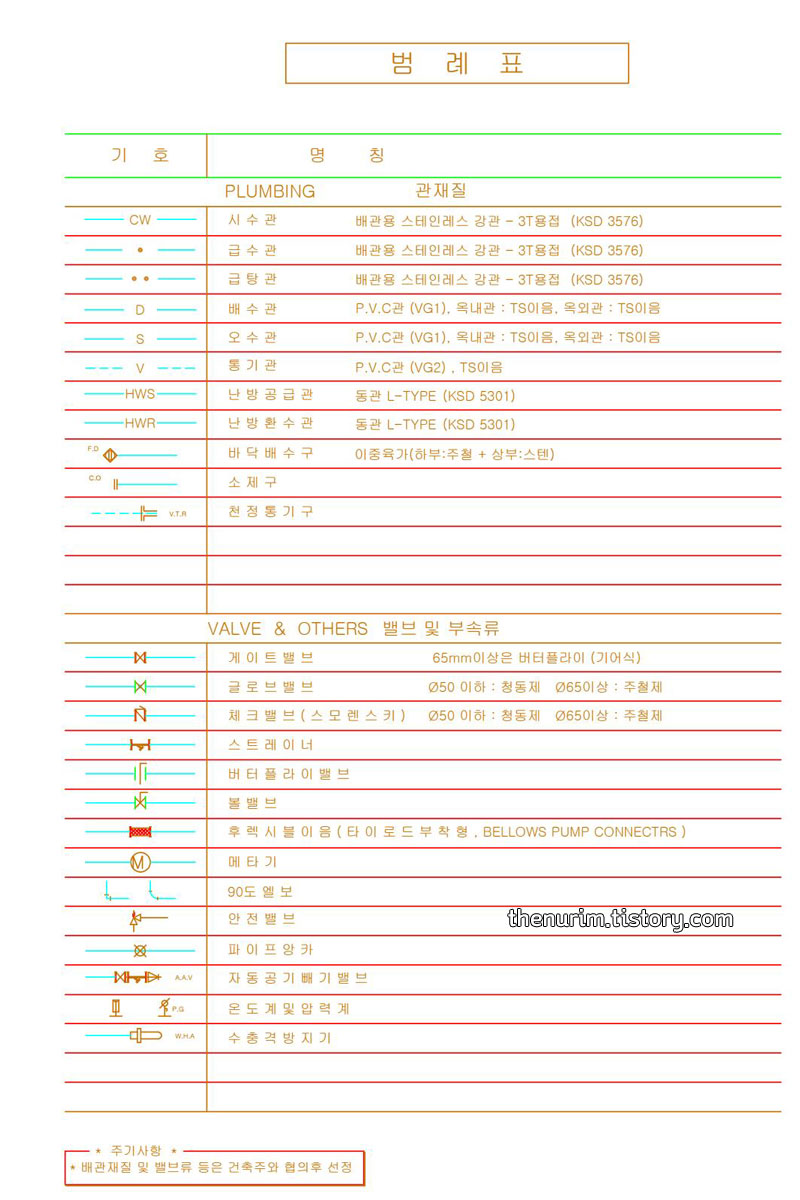

화장실 범례표

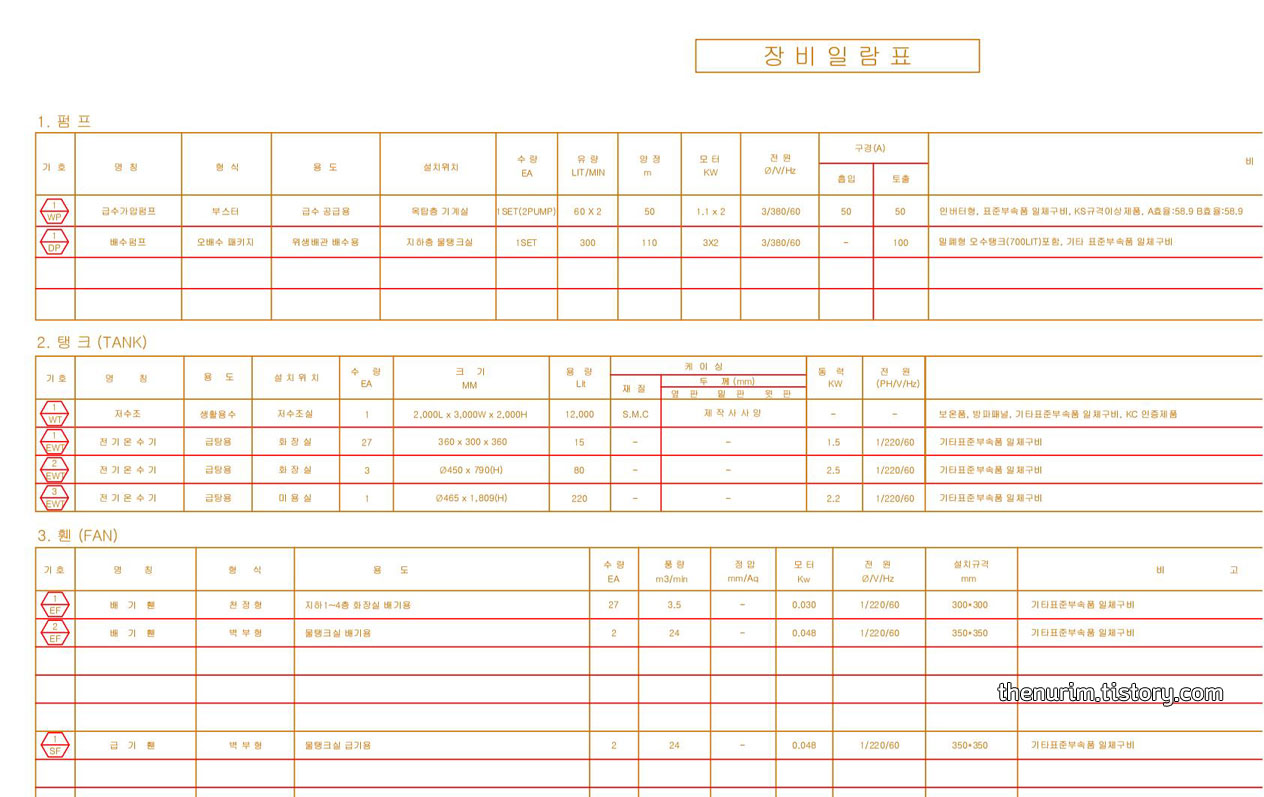

기계설비 장비 일람표



화장실 공사는 설비 공사팀과 전기 공사팀의 유기적 협력관계가 필요합니다. 관통 슬리브나 전기 콘센트의 위치가 잘못되어 불가피한 재시공 문제도 발생하기 때문입니다. 주택이나 근린생활 시설 건물일 경우, 간혹 화장실 콘센트 누락이나 수도계량기 대수 문제로 건축주와의 마찰도 발생할 수 있기 때문에, 사전 협의나 조율을 통해 슬기롭게 대처해야 할 것입니다.
