화장실 설비도면 읽기

매트 타설 전 화장실 배관이나 전기배관이 선행되어야 합니다. 매트를 타설해 버리면 큰일나겠죠? 오늘은 화장실 설비도면 읽기와 설비배관 중 화장실 배관에 대해 포스팅 해 볼까 합니다.



화장실 설비 도면 읽는 법



먼저 우리가 이르는 하수는 일반적으로 대소변 처리하는 일반 오수배관과 그외 화장실, 세탁실, 주방 등에서 나오는 잡배수로 나뉩니다. 배관도 층수와 관계 없이 일원화해서 반드시 오수와 잡배수를 구분하여 배관 연결해 주어야 합니다.



간단히, 양변기와 소변기를 연결하는 배관을 제외하고 모두 잡배수 배관이라 보시면 됩니다.



기계설비도면 : 화장실 설비 도면 읽기



화장실 건축 도면 읽는 법

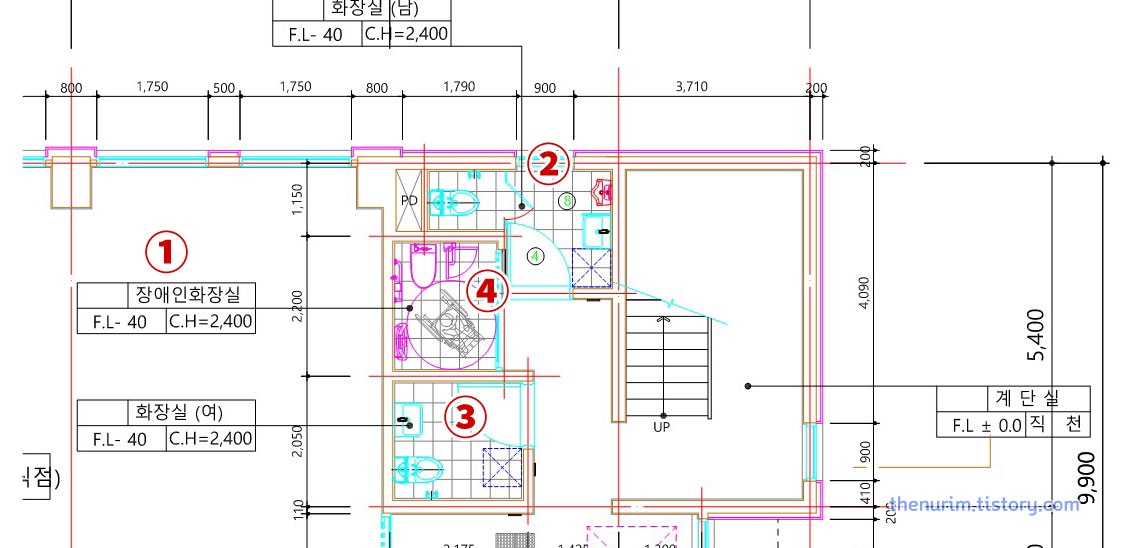

편의상 위 이미지 도면을 보시면 빨간색 번호를 붙여 두었습니다. 번호 순서대로 살펴 보겠습니다.



① F.L -40, C.H=2,400 : FL은 Floor Level로 최종바닥 마감입니다. 따라서 -40이므로, FL에서 40mm 다운시켜 화장실 바닥을 시공하라는 의미입니다.  그리고 C.H는 Ceiling Height의 약어로 말그대로 화장실 천장 높이를 이르고 여기서는 2,400mm 이니 2.4미터의 반자높이로 시공하면 되겠네요. 타일팀이 맨먼저 물어오는 것이 이 화장실 높이입니다.



② PD가 보이네요. Pipe Duct로 최상층까지 파이프가 올라가는 수직 공간을 이릅니다. 피디박스라고도 칭하고, P.S로 표기되어 있기도 합니다.

    AD로 표기되기도 하는데, 이는 Air Duct로 환기나 냄새를 배기하는 공간을 이릅니다. 보통 통기관을 건물 위까지 뽑아 두는 것이 좋습니다. 도면에 명시되어 있지 않아도 통기관은 꼭 설치하는 것이 바람직 합니다.

끝으로 PD에 X표는 타설하지 않는 구간이라는 의미입니다. 슬라브가 없는 개구부라는 것이죠.





③ 소변기가 안보이니, 여자 화장실이네요. 꽤 바람직한 구조죠?  화장실 출입문 앞에 양변기 설치하는 도면이면 시공하는 입장에선 신경이 많이 쓰입니다. 왜냐하면 도면대로 시공해도 나중에 양변기와 출입문이 걸리는 불상사가 발생할 수 있기 때문이죠.



④ 장애인 화장실은 설치대상일 경우, 장애인편의시설에 관한 사용승인을 받아야 건축준공이 이뤄집니다. 편의시설설치 매뉴얼에 맞게 각종 시설과 구조, 높이, 부착물 등 엄중히 고려해야 할 대상이 많습니다.



지역에 따라 조금씩 차이가 있지만, 도면을 살펴보니, L자형, 회전형 손잡이가 보이고 영유아거치대도 보이네요. 나중에 설치시 높이와 간격에 유의하셔야 합니다.  또한 도면에 장애인휠체어가 보이는 것은 활동공간을 1400이상 확보하라는 의미입니다. 도면대로 시공하자면, 여유없이 빡빡하게 시공되어야 할텐데, 좀 아쉽죠?



끝으로 도면에서 출입구 폭이 900이지만, 유효폭이 900이므로 골조단계에서 문틀넓이까지 고려해 개구부를 1050으로 골조를 이루도록 처리했습니다. 아울러 손잡이 높이는 800~900mm 준수해야 합니다.



작년부터 엄격히 살펴보는 규정이 되어 조심해야 하고요. 창호팀에 미리 숙지시키는 것이 좋습니다.



화장실 설비 도면 읽기 : 기계 설비 평면도



장애인화장실 도면

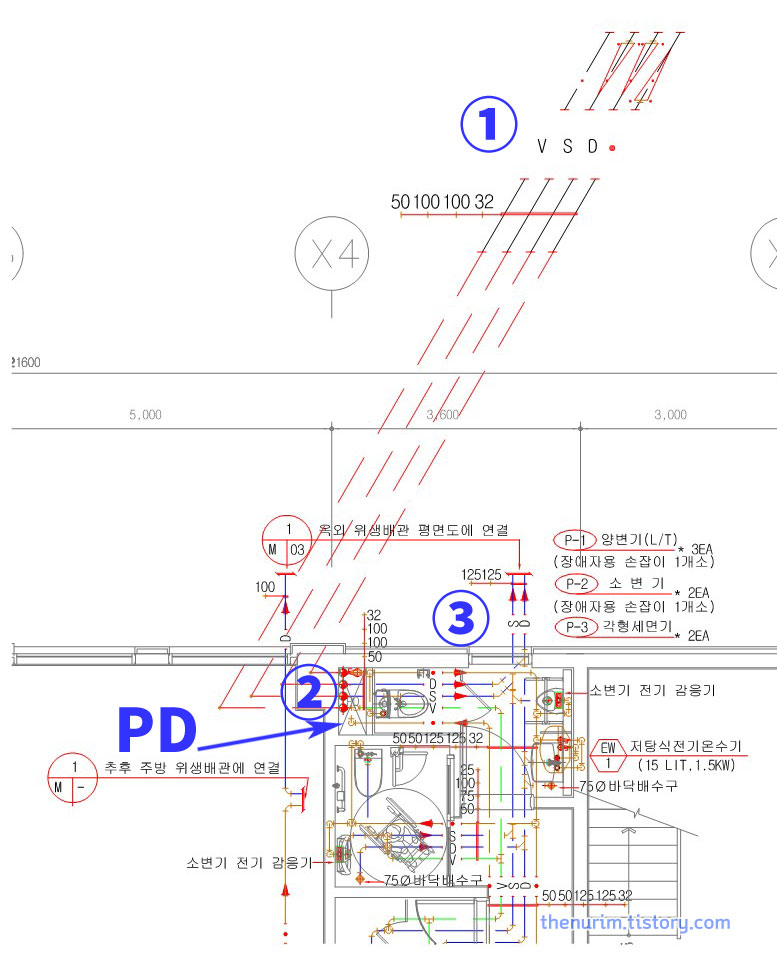

① VSDㆍ : V는 Vent 통기관 50mm / S는 Soil 대소변 100mm / D는 Drain 잡배수 (대소변 제외한 오수) 100mm, 끝으로 점(ㆍ) 하나 표기되어 있는 것은 급수관을 의미하는 것으로 32mm로 잡혀있네요. 또한 길게 표시되었고 화살표 방향으로 봐서 S, D 즉 대소변과 잡배수는 윗층에서 내려오고, 급수관은 화살표가 위로 향하니 올려주는 것이죠.





② 위 ①번 사항은 PD 공간안에서 이뤄 지는 것입니다. 참고로 PD 박스에 점검구를 설치하는 경우가 있는데, 기밀하게 설치해야 합니다. 나중에 미세한 틈새에서도 악취가 나와 문제의 소지가 될 수 있습니다.



③ S(대소변 오수)와 D(잡배수)가 건물 밖으로 125mm 배관으로 나가는 것 표기 되어 있고 옥외 위생배관에 연결하는 것으로 되어 있습니다. 건물 가까이에 오수받이를 설치해 점검 하기도 하고, 또하나의 봉수캡을 설치해 냄새 역류 방지역활을 하기도 합니다.



화장실 설비도면을 살펴보고 이해를 돕기 위해 쉽게 설명을 하자니 분량이 많아 현장 배관과 통기관에 대한 기술적인 글은 다음에 올리겠습니다. 감사합니다.
